施工手順

(1).準備・足場工

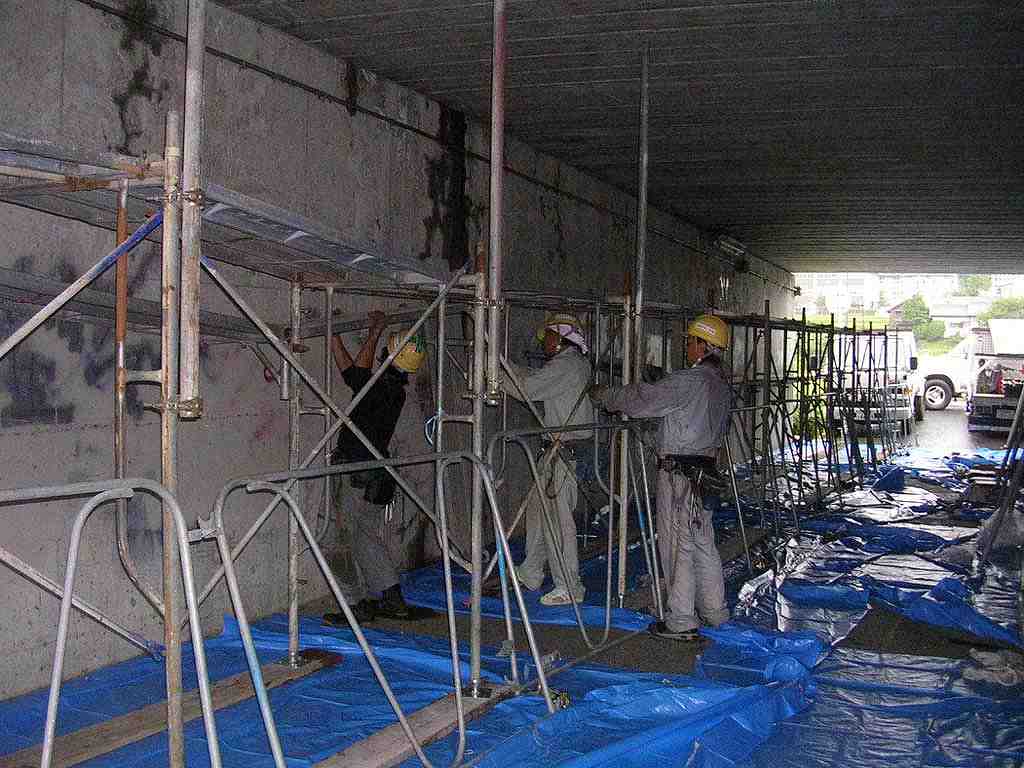

.準備・足場工|施工手順1|ASRリチウム工法協会 施工に先立ち、周辺環境も含めた対象構造物の調査を行います。また、必要な足場工の設置を行います。


(2).下地処理工

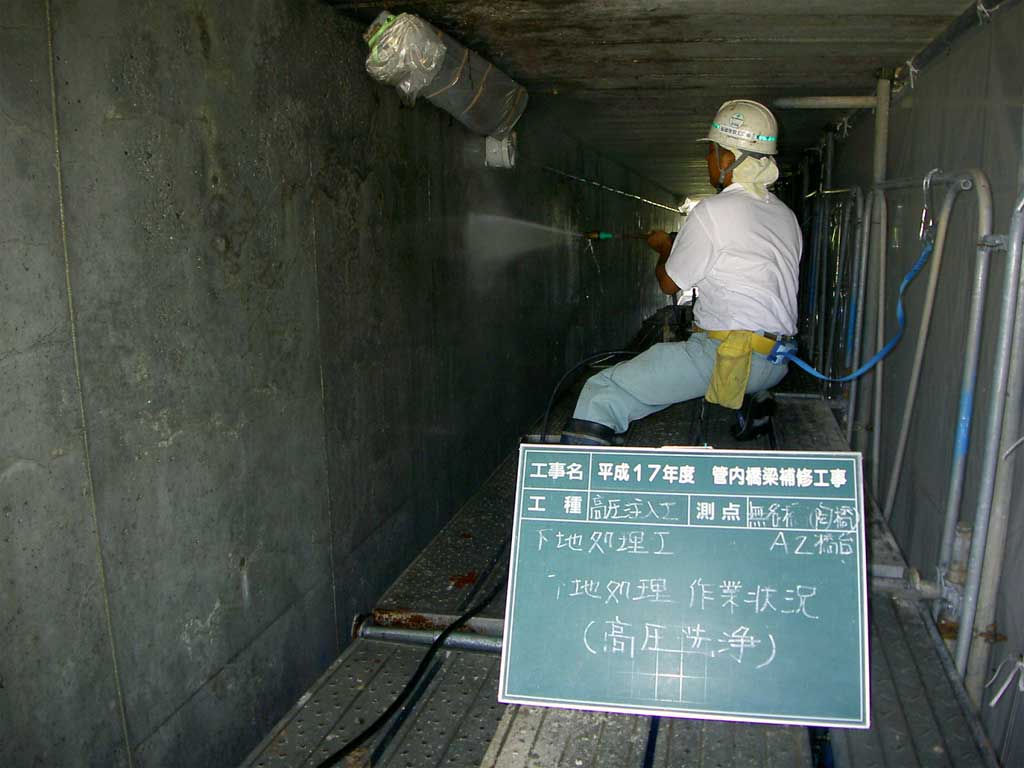

下地処理工|施工手順2|ASRリチウム工法協会 コンクリート表面を高圧洗浄します。


(3).事前調査工

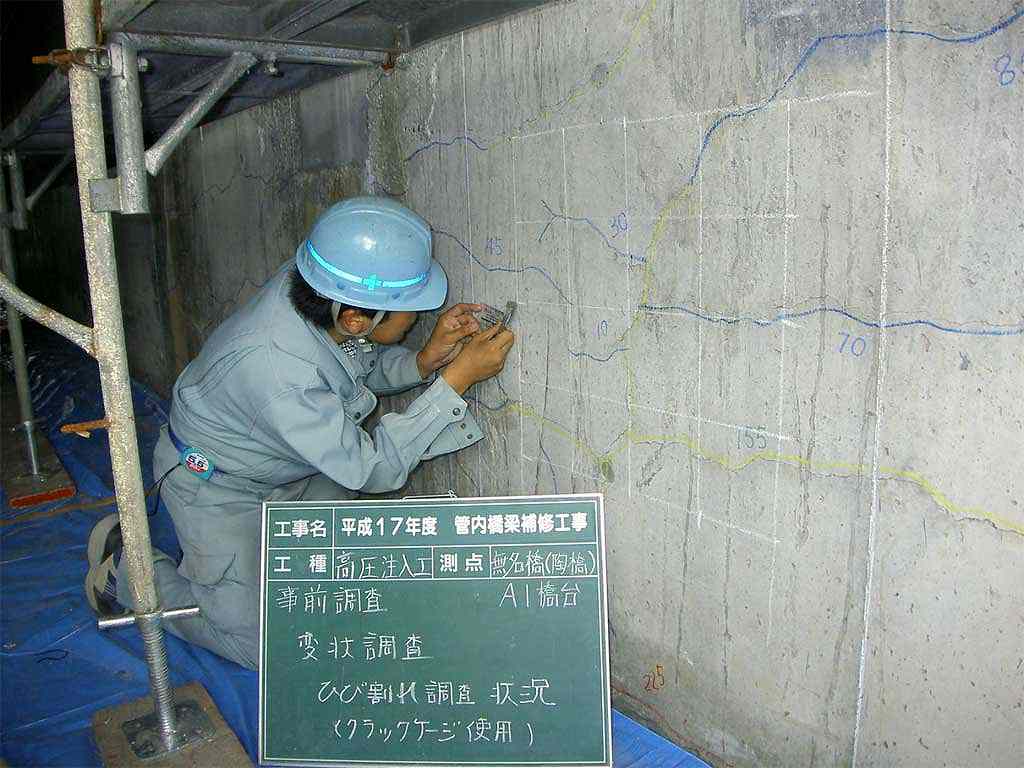

事前調査工|施工手順3|ASRリチウム工法協会 コアを採取し、圧縮強度・静弾性係数試験、アルカリ含有量試験を行います。また、既設コンクリートの形状・変状調査を行います。


(4).表面漏出防止工

表面漏出防止工|施工手順4|ASRリチウム工法協会 ASR抑制剤注入時における躯体表面からのASR抑制剤漏出防止のために、ひび割れ注入工・表面シール工を入念に行います。


(5).圧入孔位置出し工

(6).削孔・清掃工

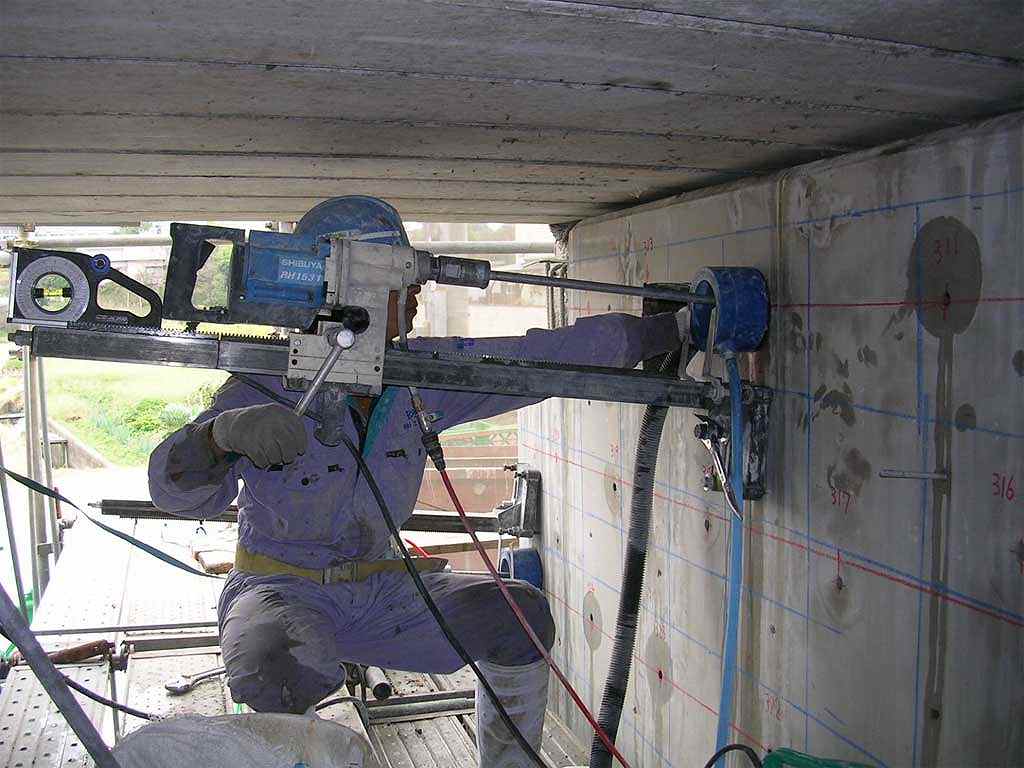

削孔・清掃工|施工手順6|ASRリチウム工法協会 鉄筋探査を行った後に、コアボーリングにより圧入孔の削孔を行い、孔内の清掃を行います。


(7).資機材搬入・配置工

(8).加圧パッカー装着・配管工

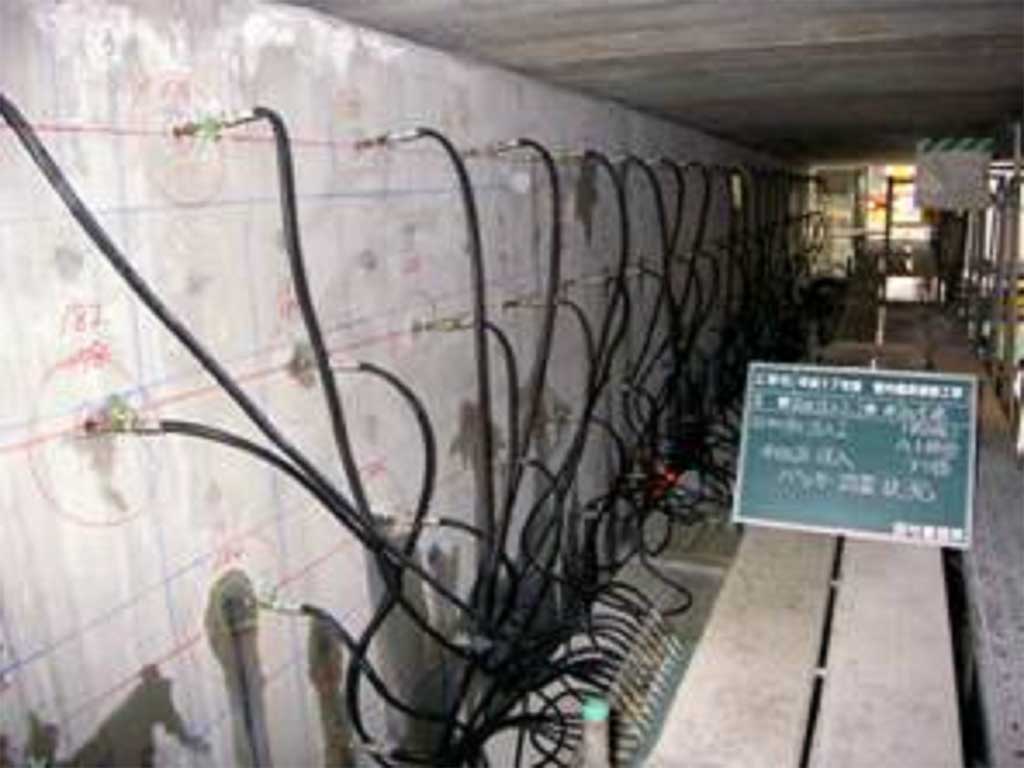

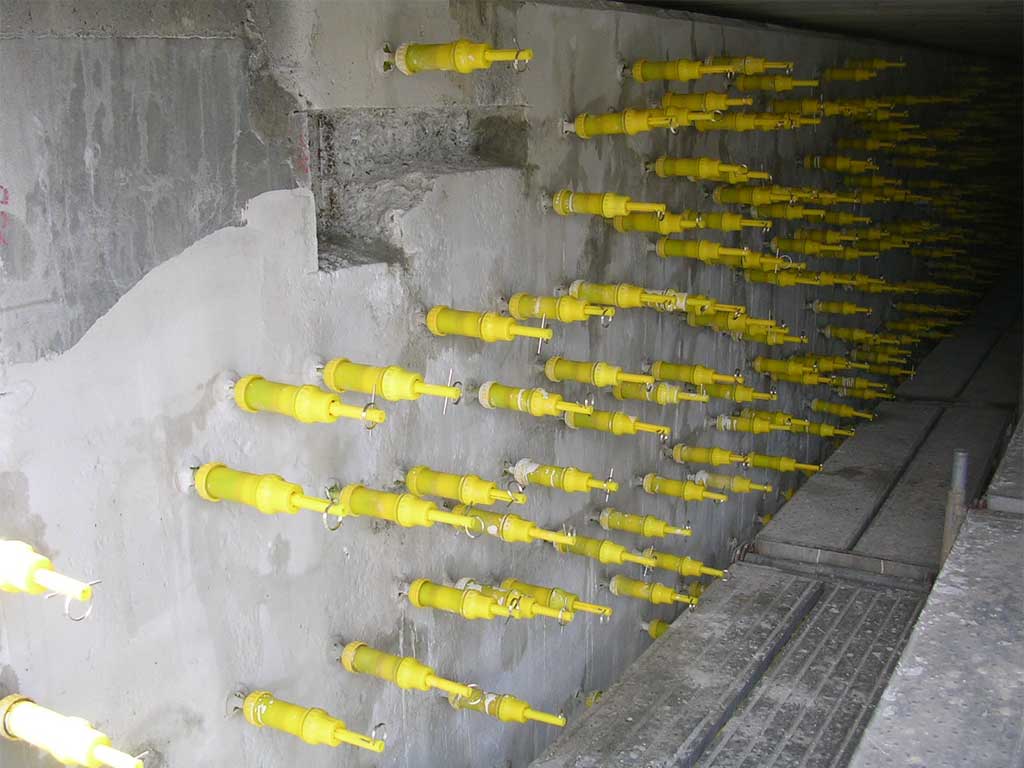

加圧パッカー装着・配管工|施工手順8|ASRリチウム工法協会 各圧入孔に加圧パッカーを装着し、圧入装置までの配管を行います。


(9).試験加圧注入工

(10).本加圧注入工

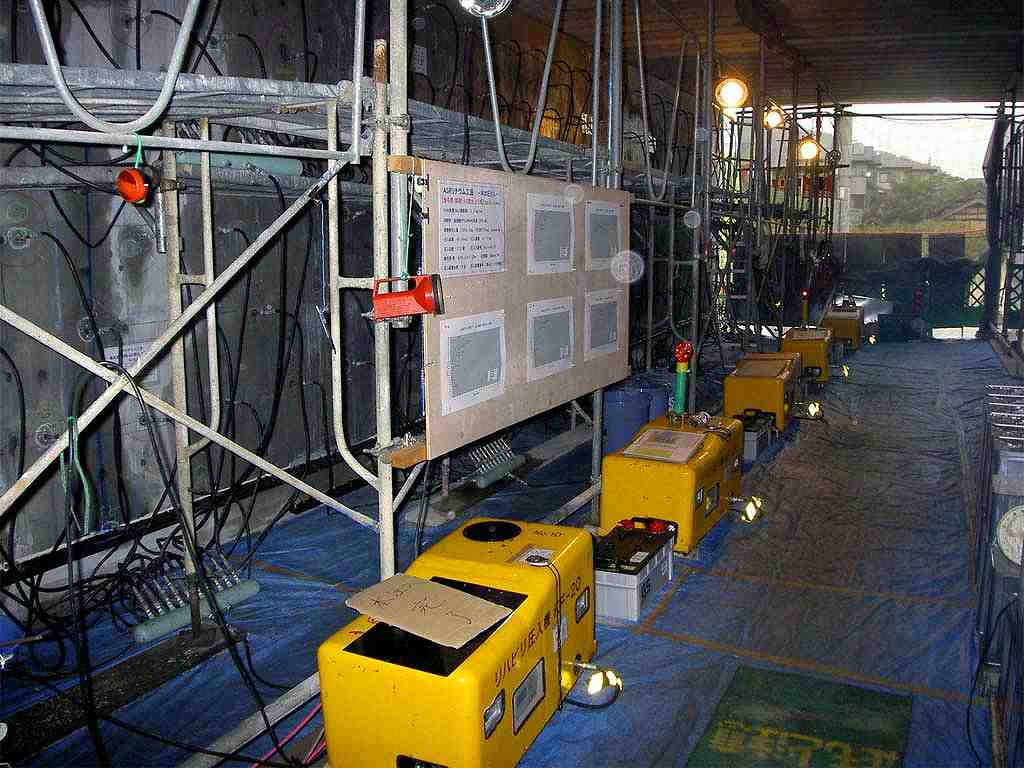

本加圧注入工|施工手順10|ASRリチウム工法協会 試験加圧注入の結果を基に、設計ASR抑制材量をコンクリート中に圧入します。


(11).浸透確認工

(12).圧入孔充填工

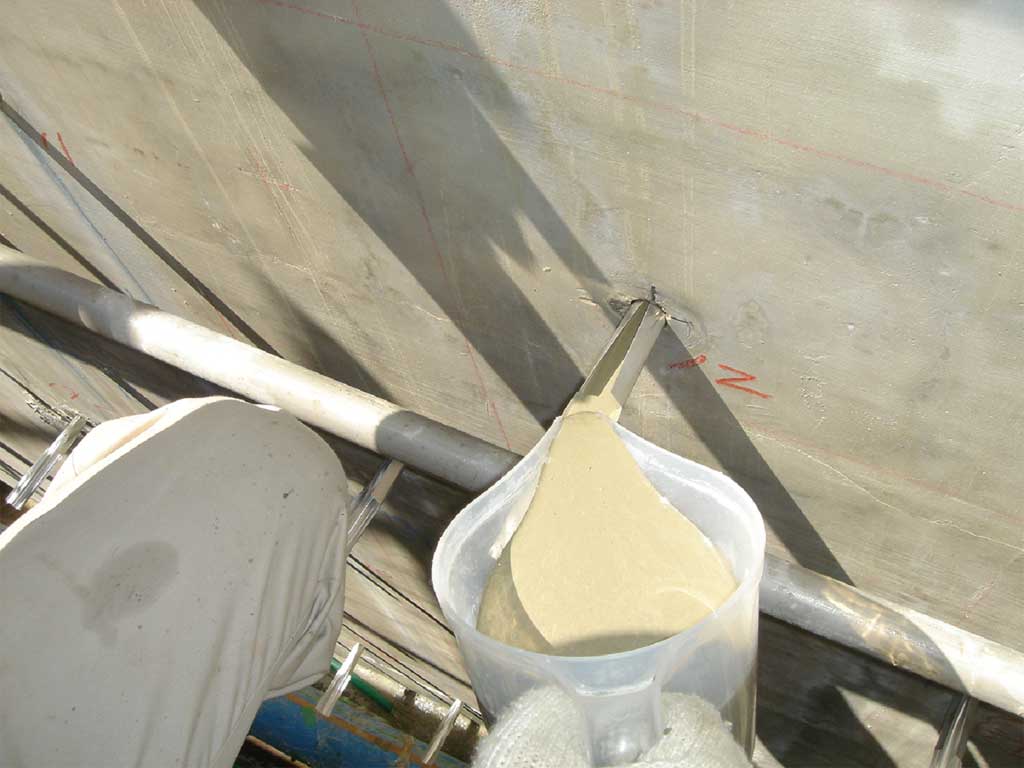

圧入孔充填工|施工手順12|ASRリチウム工法協会 圧入孔を無収縮グラウト材にて充填します。


(13).表面被覆工

(14).資機材・足場撤去・片付け
